氮化处理是指一种在一定温度下一定介质中使氮原子渗入工件表层的化学热处理工艺。经氮化处理的制品具有优异的耐磨性、耐疲劳性、耐蚀性及耐高温的特性。
化学成分测试传统的合金钢料中之铝、铬、钒及钼元素对渗氮甚有帮助。这些元素在渗氮温度中，与初生态的氮原子接触时，就生成安定的氮化物。尤其是钼元素，不仅作为生成氮化物元素，亦作为降低在渗氮温度时所发生的脆性。其他合金钢中的元素，如镍、铜、硅、锰等，对渗氮特性并无多大的帮助。一般而言，如果钢料中含有一种或多种的氮化物生成元素，氮化后的效果比较良好。其中铝是最强的氮化物元素，含有0.85～1.5%铝的渗氮结果最佳。在含铬的铬钢而言，如果有足够的含量，亦可得到很好的效果。但没有含合金的碳钢，经过金相分析因其生成的渗氮层很脆，容易剥落，不适合作为渗氮钢。含铝的标准渗氮钢，金相分析后在氮化后虽可得到很高的硬度及高耐磨的表层，但其金相分析发现硬化层亦很脆。相反的，含铬的低合金钢硬度较低，但硬化层即比较有韧性，其表面亦有相当的耐磨性及耐束心性。
氮化后进行氧化处理，可显著提升零部件的耐腐蚀性，部分材质中性盐雾实验可达1000h。

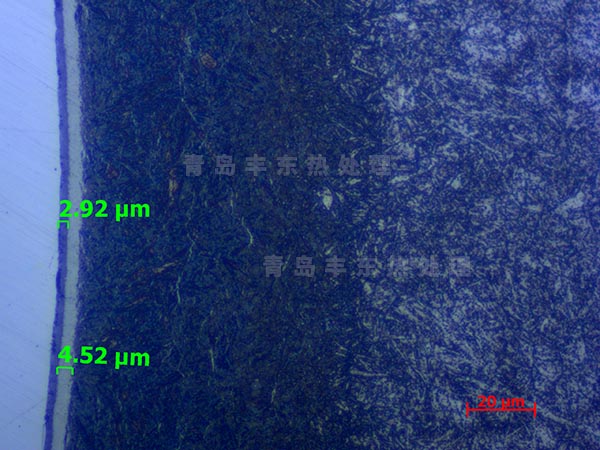

氮化氧化工件金相分析

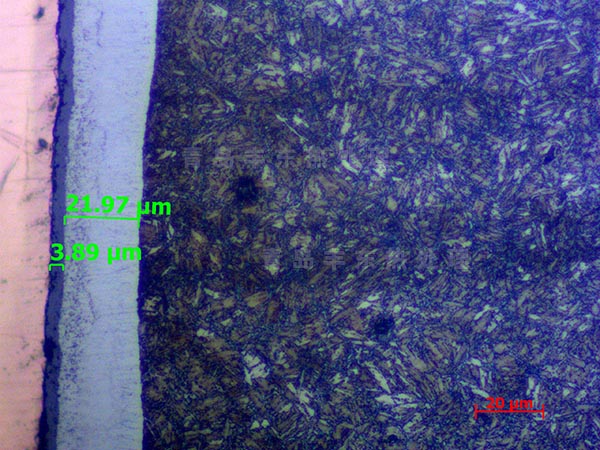

化合物层、氧化层金相分析
相关资讯
